系列 59

适用于工业应用的高分辨率空心轴增量编码器

分辨率高达 50000 脉冲每转
外径 58 mm
空心轴取决于 Ø 15 mm
防护等级 IP67 根据 DIN EN 60529
轴固定通过前端夹紧或后端夹紧
通过柔性法兰、插销力臂或防转杆实现防转系统
通过线缆或工业连接器连接. 可订制线缆长度, 连接器支持 M12 或者 M23

Download Datasheet / Manual

Datasheet

Download 3D STEP File

3D STEP Files

If you need 3D step-file of your reference contact us and you will receive it within one working day.

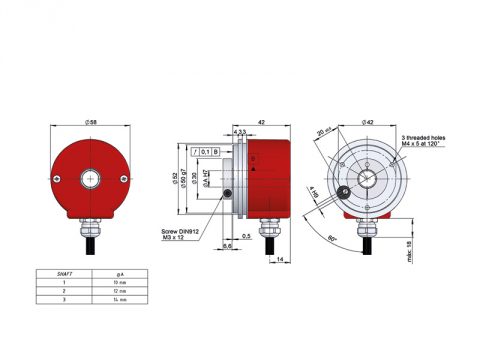

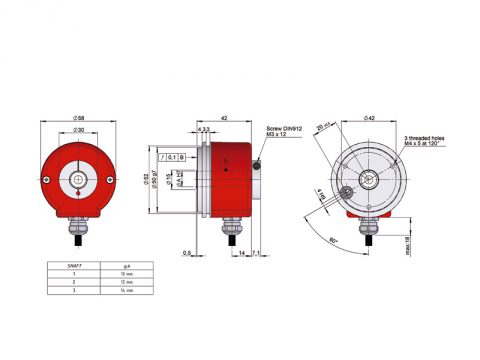

机械规格
材料	端盖: 铝外壳: 铝轴: 不锈钢
轴承	滚珠
轴承寿命	1×10¹⁰ 圈
外壳固定	防转销, 柔性法兰或者防转向杆
允许轴向偏差	±0.5 mm 轴向, ±0.3 mm 径向 (90.1014, 90.1024)
轴固定	前端夹紧或后端夹紧
中空轴径	10, 12, 14 或者 15 mm
机械允许最大转速	6000 rpm
防尘和防水等级符合 DIN EN 60529	IP65 – 标准 IP67 – 选项 59A
转子转动惯量	30 gcm²(59) 40 gcm²(59A)
20°C (68°F) 时的启动扭矩	≤ 0,02 Nm (59) ≤ 0,04 Nm (59A)
轴向允许最大负载	40 N
径向允许最大负载	80 N
重量	约0.5 Kg
工作温度范围	– 20°C 至 +80°C – 标准 – 40°C 至 +80°C – 特殊代码 GT00
振动根据 DIN EN 60068-2-6	100 m/s² (10Hz…2000Hz)
冲击根据 DIN EN 60068-2-27	1000 m/s² (6ms)
每转最大脉冲数	50000
径向连接	2米线缆或工业连接器 M12 或者 M23 (其他线缆长度可订购) 标准包装不包括母头连接器

输出信号
输出电路	NPN 集电极开路	RS422 (TTL兼容)	RS422 (TTL兼容)	推挽差分
电源供应	11…30 VDC	11…30 VDC	5 VDC ±5%	11…30 VDC
输出电压	11…30 VDC	5 VDC	5 VDC	11…30 VDC
电量消耗	40 mA	典型值: 80 mA 最大限度: 160 mA	典型值: 70 mA 最大限度: 150 mA	典型值: 45 mA 最大限度: 150 mA
最大限度。负载能力/通道	40 mA	±20 mA	±20 mA	±30 mA
允许线缆长度	50 m (24 VDC)	1200 m	1200 m	100 m
低电平信号	VOL < 0.4 VDC (24 VDC)	VOL < 0.5 VDC	VOL < 0.5 VDC	VOL < 2.5 VDC
低电平信号	VOH > 22 VDC (24 VDC)	VOH > 2.5 VDC	VOH > 2.5 VDC	VOH > VCC – 3 VDC
频率	100 kHz	300 kHz	300 kHz	200 kHz
短路保护	非永久	有	有	有
保护极性反转	有	有	无	有
通道 B 领先（90° 电气角）通道 A，从轴向看，轴顺时针旋转
