SERIE SMRS59S

  1. Home
  2. Codeurs Absolus Monotour
  3. Sin/Cos
  4. SERIE SMRS59S
3D

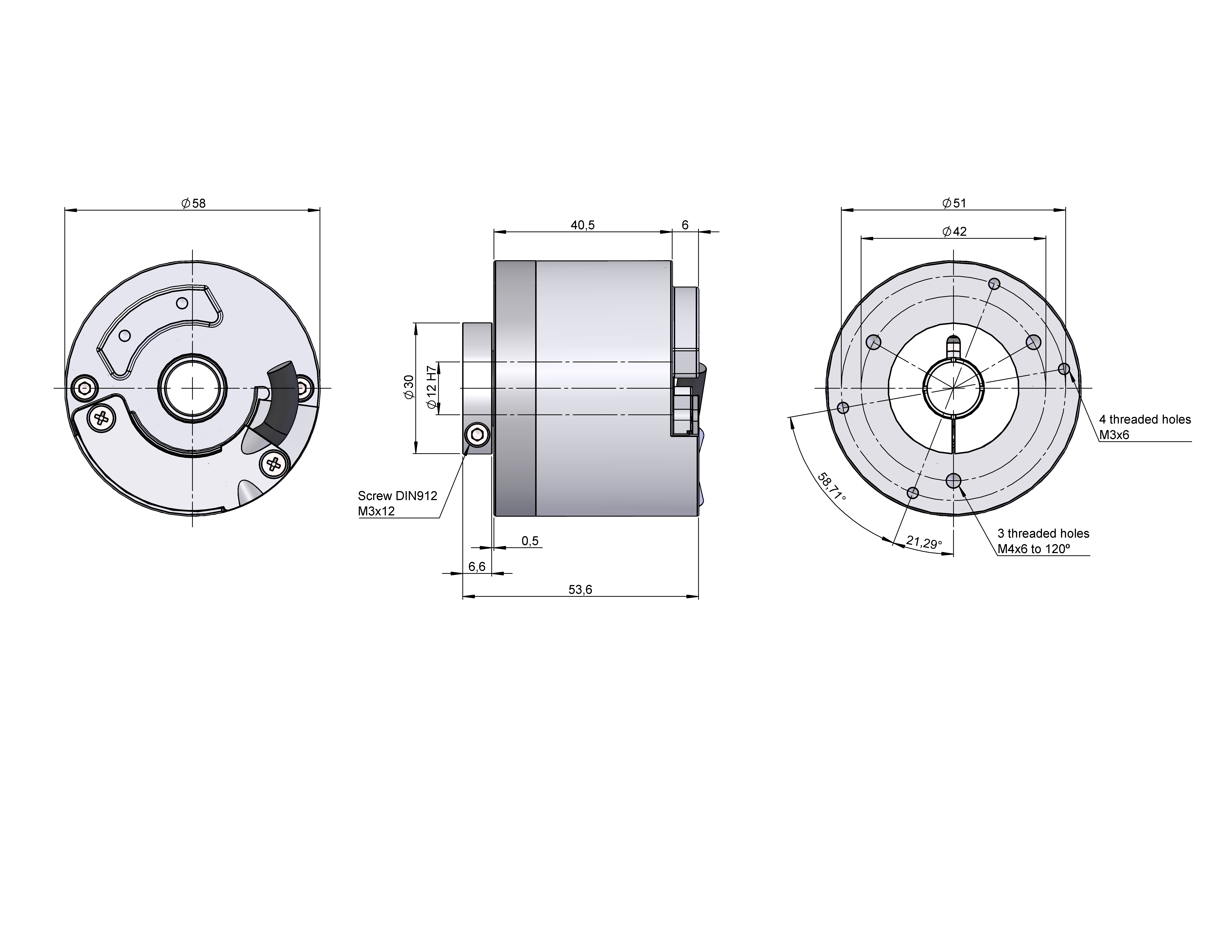

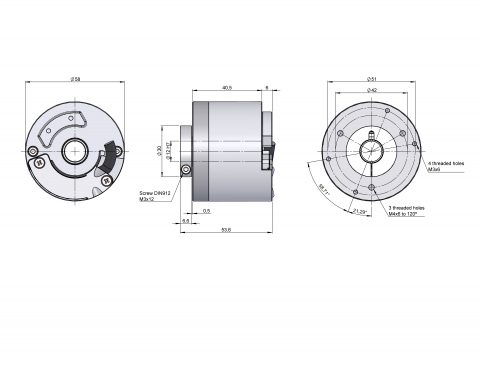

CODEUR ABSOLU MONOTOUR ET INCRÉMENTAL AVEC AXE TRAVESANT
- SIN/COS + SIN/COS

SIN/COS + SIN/COS

  • Résolution absolu 1 SIN/COS par tour
  • Résolution incrémentale 2048 SIN/COS par tour
  • Diamètre extérieur 58 mm
  • Axe traversant Ø 12 ou 14
  • Classe de protection IP65 selon DIN EN 60529
  • Système anti-rotation par bride flexible
  • Connexion par câble (disponible dans n’importe quelle longueur)
Vous sollicitez un expert

    Notre équipe d'experts répondra à vos questions techniques, produit ou applications dès que possible.

    Nom*

    Votre email*

    Votre téléphone

    Votre entreprise

    Votre message

    HOHNER AUTOMATION S.L. en tant que responsable du traitement des données, traitera vos données dans le but de répondre à votre question ou demande. Vous pouvez accéder, modifier et effacer vos données, ainsi qu'exercer d'autres droits en consultant les informations complémentaires détaillées sur la protection des données dans notre Politique de Confidentialité..

    J'ai lu et accepté les conditions contenues dans la politique de confidentialité sur le traitement de mes données pour gérer ma requête ou ma demande.

    Nous aimerions que vous nous donniez votre consentement pour:

    Vous envoyer des informations commerciales sur les produits, services et nouvelles fonctionnalités de HOHNER AUTOMATION S.L.

    Les champs marqués d'une * sont obligatoires.

      Plaease enter your email to download product Datasheet.

      E-mail

      HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
      protection in our Privacy Policy.

      I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

      We would like you to give us your consent to:

      Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

      Fields with a * are required.

        Plaease enter your email to download product 3D File.

        E-mail

        HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
        protection in our Privacy Policy.

        I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

        We would like you to give us your consent to:

        Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

        Fields with a * are required.

        If you need 3D step-file of your reference contact us and you will receive it within one working day.

          Name*

          E-mail*

          Phone

          Company

          Country

          Message

          HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
          protection in our Privacy Policy.

          I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

          We would like you to give us your consent to:

          Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

          Fields with a * are required.

          CARACTÉRISTIQUES TECHNIQUES
          Matériaux Couvercle: Aluminium
          Boîtier: Aluminium
          Axe: Acier inoxydable
          Roulements À billes
          Durée de vie des roulements 1×1010 tours
          Fixation du corps Bride flexible 90.1027
          Bride flexible 90.1075
          Désalignement permis ±0.5 mm axial, ±0.3 mm radial (90.1027)
          ±0.5 mm axial, ±0.2 mm radial (90.1075)
          Vitesse de rotation maximum 6000 rpm
          Protection contre la poussière et les éclaboussures, conforme à
          la norme DIN EN 60529          		 IP65 – Standard
          IP54 – Connexion hélicoïdale
          Moment d’inertie ≤ 3×10-6 Kgm2
          Couple d’entrainement à 20°C (68°F) ≤ 0,02 Nm
          Charge maximale admissible sur l’axe axial 40 N
          Charge maximale admissible sur l’axe radial 80 N
          Poids approximatif 0,4 Kg
          Témperature de fonctionnement -20ºC à +80ºC
          Tenue aux vibrations conforme à la norme DIN EN 60068-2-6 100 m/s2 (10Hz…2000Hz)
          Tenue aux chocs conforme à la norme DIN EN 60068-2-27 1000 m/s2 (6ms)
          Consommation ≤ 90 mA
          Tension d’alimentation 5 VDC ±10%
          Électronique de sortie incrémentielle SIN/COS, 1 Vpp ±20%
          Résolution incrémentale 2048 SIN/COS
          Électronique de sortie absolue SIN/COS, 1 Vpp ±20%
          Résolution absolue 1 SIN/COS en 360°
          Fréquence (-3 dB) ≤ 200 kHz
          Passage par zéro (offset) 2,5 VDC
          Câble hélicoïdal Câble 2 mètres (autres longueurs du câble ou connecteur aérien
          sur demande) ou 30 cm câble + connecteur D-Sub 15p
          Connexion radiale Câble 2 mètres (autres longueurs du câble ou connecteur aérien
          sur demande)



          Accessories

          Oldham-flex-clamp

          Roues pour mesurer

          Spring-flex

          Cloches d’accouplement

          Union

          Pré-câbleage

          Connecteurs

          Cross-flex

          Alu-flex

          Bellow-flex

          Systèmes anti-rotations

          Équerres

          Pagu-flex

          Poly-flex

          Lami-flex

          Cloches d’accouplement

          SKU: SMRS59S-10106012-2048 SMRS59S-21206012-2048 Categories: , , , ,
