ENCODER INCREMENTAL EJE SEMI-HUECO COMPACTO PARA APLICACIONES INDUSTRIALES EXIGENTES

  • Resolución hasta 5.000 impulsos por vuelta

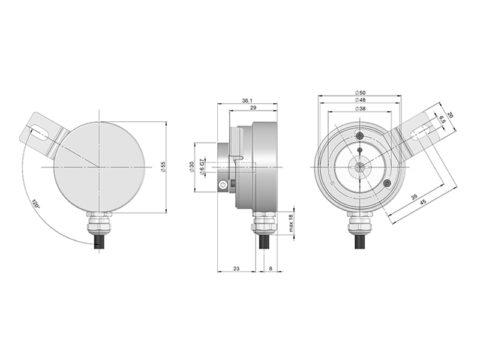

  • Dimensiones compactas Ø 55 x 36 mm
  • Eje semi-hueco de Ø 6 mm
  • Resistente a la niebla salina según ISO 9227:2006-10
  • Clase de protección IP67 según DIN EN 60529
  • Encoder robusto de acero inoxidable para condiciones ambientales exigentes
  • Sistema antigiro mediante brida flexible
  • Conexión cable (disponible cualquier longitud de cable)
Compra Online
Pregunte a un experto

    Nuestro equipo de expertos contestará a sus preguntas técnicas, sobre productos o aplicaciones con la mayor brevedad posible.

    Tu nombre*

    Tu Email*

    Teléfono

    Empresa

    Tu Mensaje

    HOHNER AUTOMATION S.L. como responsable del tratamiento tratará tus datos con la finalidad de dar respuesta a tu consulta o petición. Puedes acceder, rectificar y suprimir tus datos, así como ejercer otros derechos consultando la información adicional y detallada sobre protección de datos en nuestra Política de Privacidad.

    He leído y acepto las condiciones contenidas en la política de privacidad sobre el tratamiento de mis datos para gestionar mi consulta o petición.

    Nos gustaría que nos prestaras tu consentimiento para:

    Enviarte información comercial sobre los productos, servicios, novedades de HOHNER AUTOMATION S.L.

    Los campos con * son obligatorios.

      Plaease enter your email to download product Datasheet.

      E-mail

      HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
      protection in our Privacy Policy.

      I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

      We would like you to give us your consent to:

      Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

      Fields with a * are required.

        Plaease enter your email to download product 3D File.

        E-mail

        HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
        protection in our Privacy Policy.

        I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

        We would like you to give us your consent to:

        Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

        Fields with a * are required.

        If you need 3D step-file of your reference contact us and you will receive it within one working day.

          Name*

          E-mail*

          Phone

          Company

          Country

          Message

          HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
          protection in our Privacy Policy.

          I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

          We would like you to give us your consent to:

          Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

          Fields with a * are required.

          CARACTERÍSTICAS MECÁNICAS
          Materiales Cuerpo: Acero inoxidable AISI304L (1.4307)
          Brida: Acero inoxidable AISI304L (1.4307)
          Eje: Acero inoxidable AISI304L (1.4307)
          Rodamientos De bolas
          Vida de los rodamientos 1×1010 rev.
          Fijación del cuerpo Brida flexible
          Desalineamiento permitido ±0.5 mm axial, ±0.3 mm radial
          Fijación del eje Abrazadera (Aluminio anodizado 20 μm)
          Diámetro eje semi-hueco 6 mm
          Nº máx. rev. permisible mecánicamente 6000 rpm
          Protección contra polvo y salpicaduras según DIN EN 60529 IP67
          Momento de inercia del rotor 30 gcm2
          Par de arranque a 20°C (68°F) ≤ 0,02 Nm
          Carga máxima admisible sobre eje axial 40 N
          Carga máxima admisible sobre eje radial 60 N
          Peso aprox. 0,5 Kg
          Rango de temperatura en funcionamiento -20°C to +85°C
          Vibración según DIN EN 60068-2-6 100 m/s2 (10Hz…2000Hz)
          Impacto según DIN EN 60068-2-27 1000 m/s2 (6ms)
          Resistente a la niebla salina (NSS) según ISO 9227:2006-10 (274 h)
          Conexión radial Cable 2 metros (otras longitudes de cable o conector industrial
          aéreo sobre pedido)
          SEÑALES DE SALIDA
          CIRCUITO DE SALIDA Push-Pull
          Diferencial
          Tensión de alimentación 5…30 VDC
          Tensión de salida 5…30 VDC
          Consumo Típico: 30 mA
          Máximo: 85 mA
          Capacidad de carga màxima / canal ±70 mA
          Nivel de señal “Low” VOL < 0.5 VDC
          Nivel de señal “High” VOH > 2.5 VDC
          Frecuencia ≤ 300 kHz
          Protección contra Cortocircuito Si
          Protección Inversión Polaridad Si
          Canal A adelanta 90° eléctricos canal B (visto desde el eje, girando en senti do horario)
